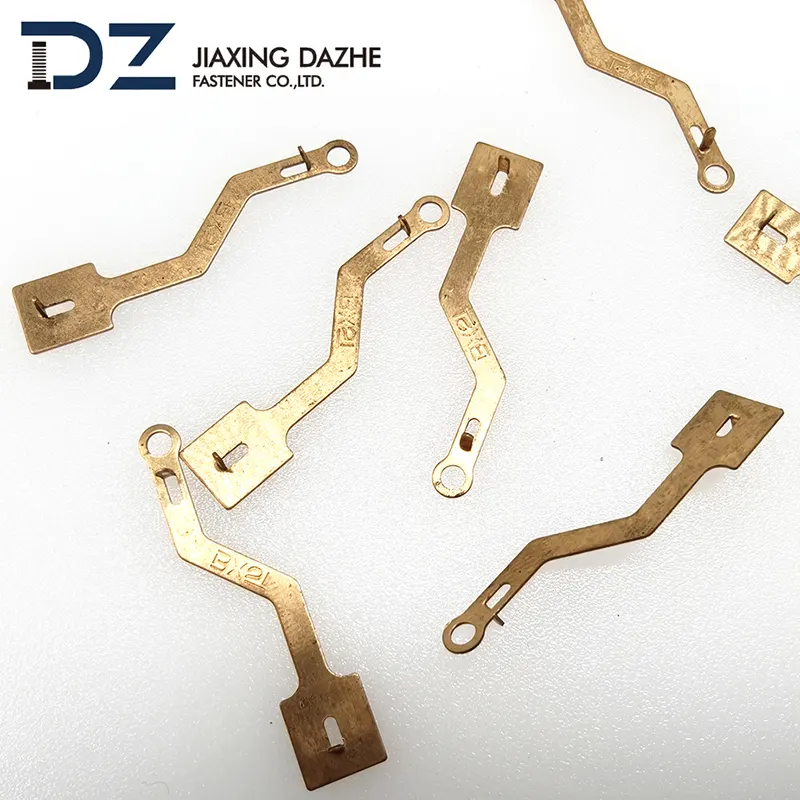

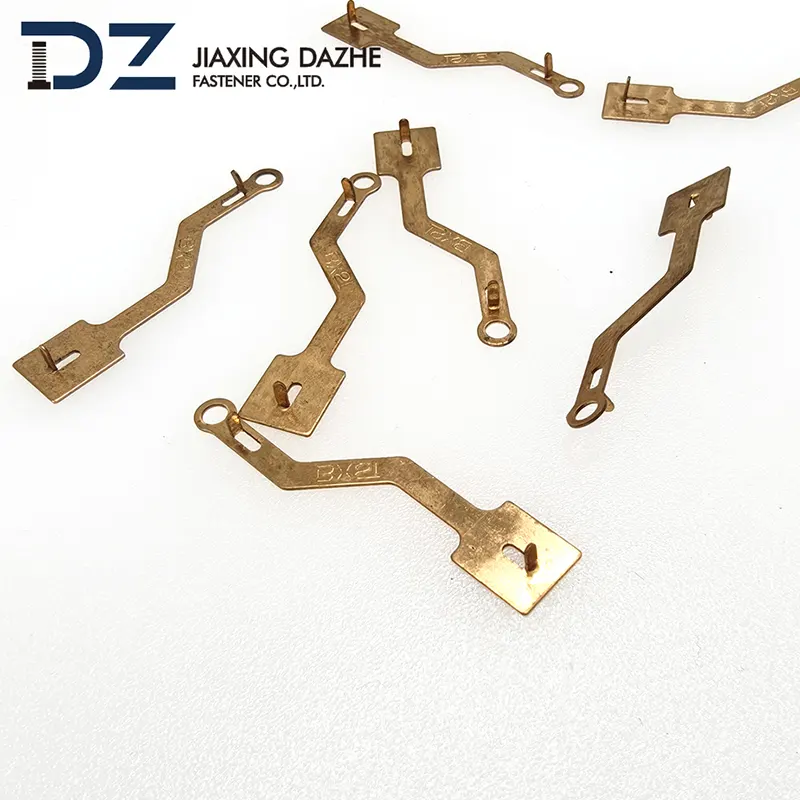

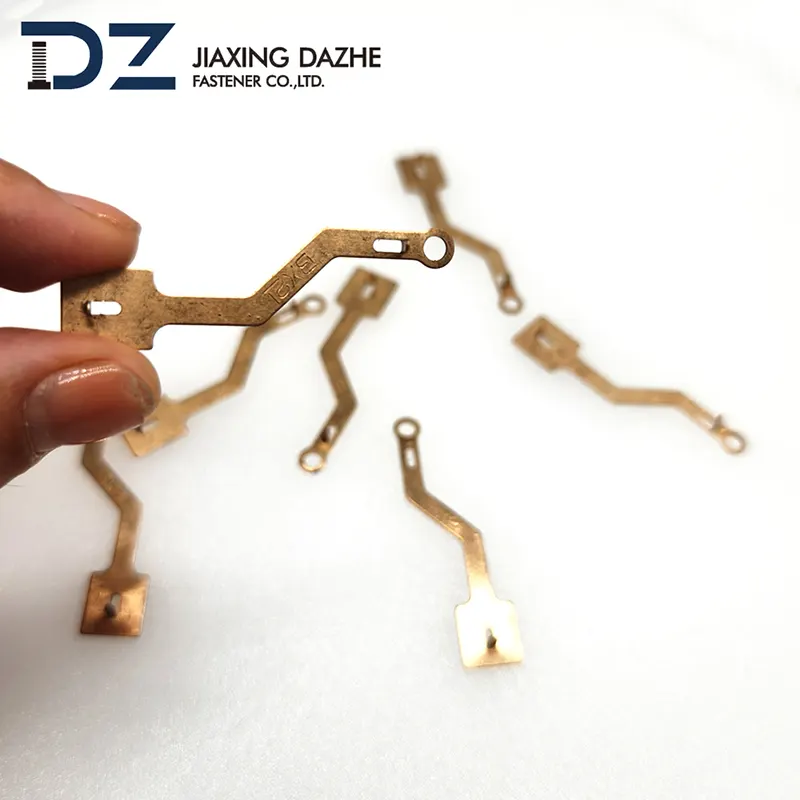

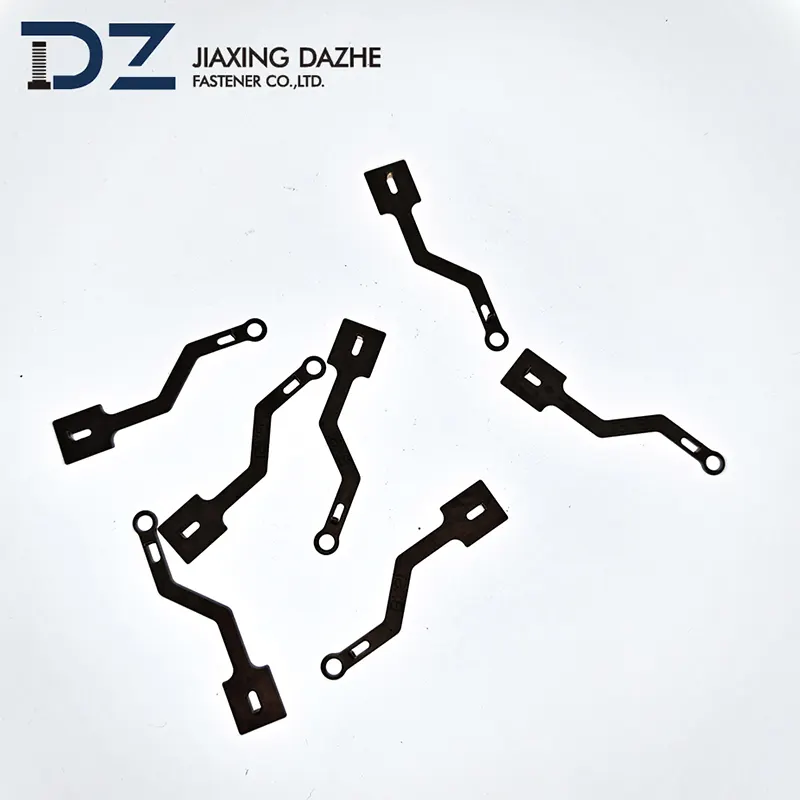

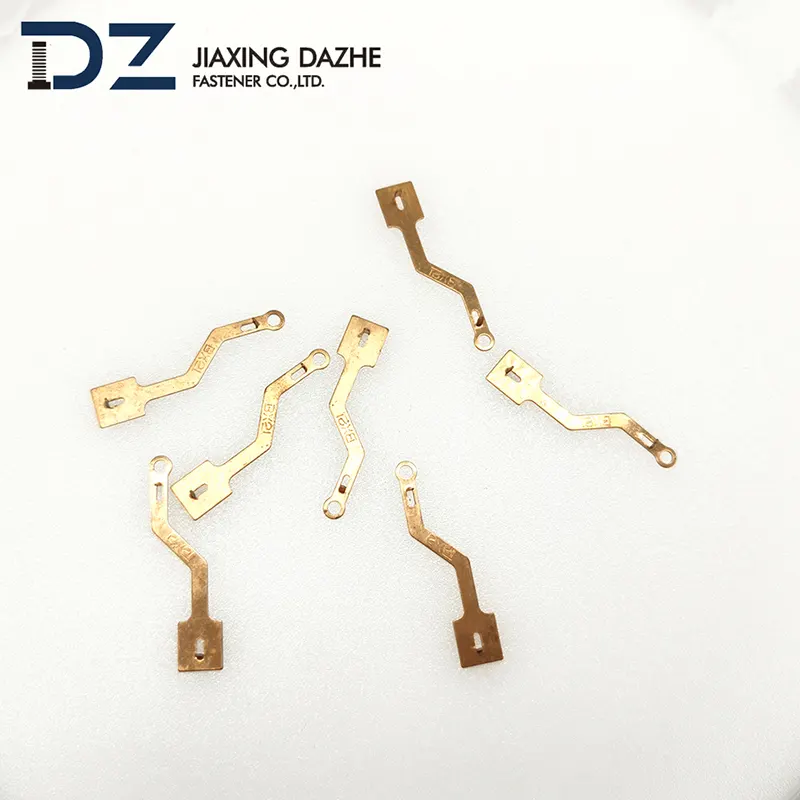

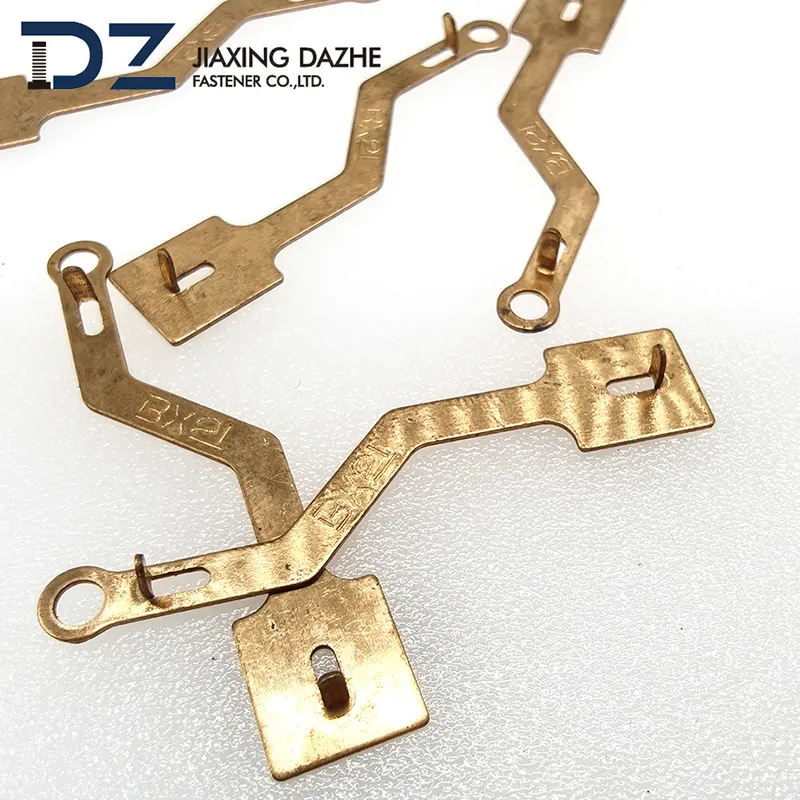

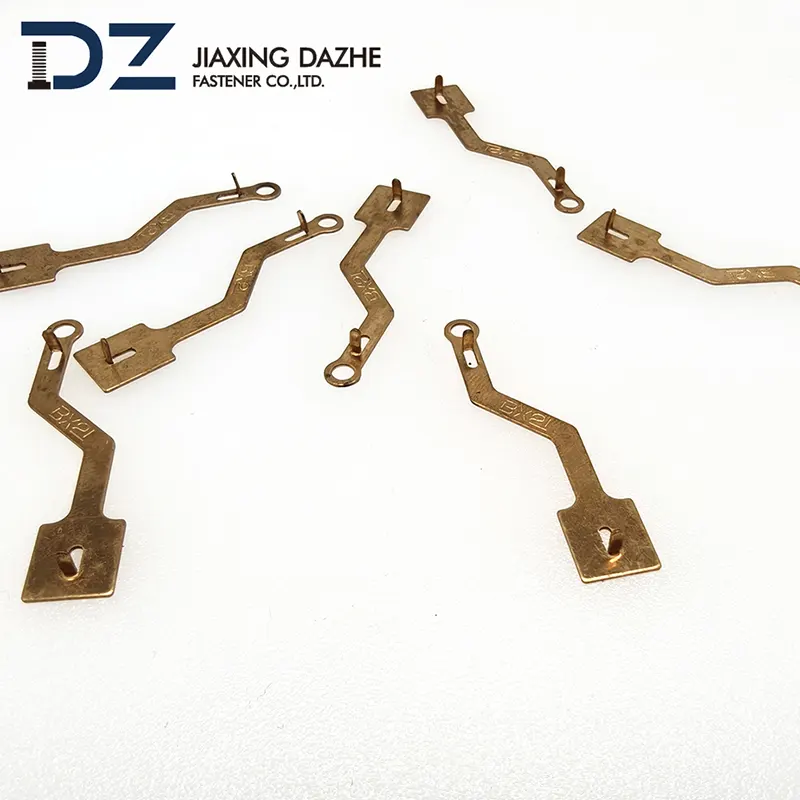

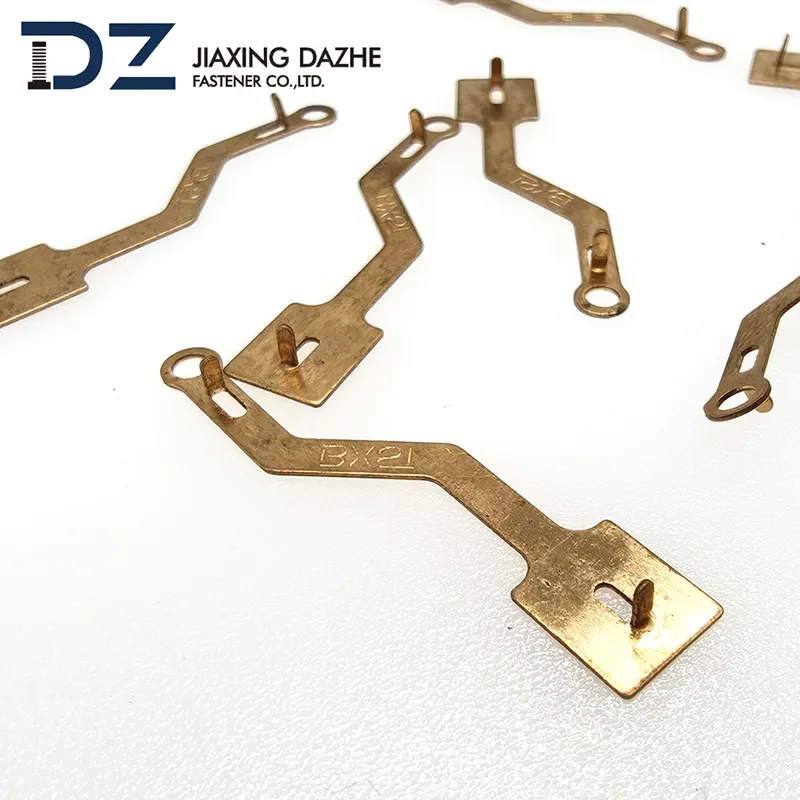

真鍮製電気接点スプリング

材料の厚さの選択

黄銅製の導電性コンタクト スプリングの材料厚さの選択は、導電性、機械的強度、耐疲労性、耐用年数を直接決定する重要な要素となります。一般的に使用される厚さは 0.1 mm から 1.0 mm の範囲です。 0.3 mm 未満の薄い材料は、優れた柔軟性と低い接触抵抗を特徴としていますが、構造強度が比較的低いため、小型電子製品のマイクロコンタクトに適しています。 0.3 mm ～ 0.6 mm の厚さは弾性と剛性のバランスが取れており、コネクタやスイッチに最も広く使用されている仕様です。 0.6 mm より厚い材料は主に高出力および高負荷のシナリオで使用され、安定した接触圧力と強力な耐衝撃性を提供します。実際の設計では、接触力、電流荷重、設置スペースに合わせて厚さを設計し、安定した導通と塑性変形のない長期的な弾性を確保します。

スタンピング技術

真鍮の導電性コンタクト スプリングのスタンピング技術は、精度、一貫性、表面品質を重視します。クローズドループ制御を備えた高速精密スタンピングプレスが一般的に採用されており、微細な接触構造の寸法要件を満たすために加工精度は±0.01mm以内に制御されています。主要なプロセスには、ブランキング、曲げ、成形、成形、バリ取りが含まれます。材料の熱処理と表面処理を組み合わせ、弾性と導電性を向上させます。プレス金型には高速度鋼や超硬合金を使用し、量産安定性を確保し、バリや変形を軽減します。順送金型は、ストリップから完成品までの一度の成形を実現するために広く使用されており、効率と一貫性が向上します。曲げプロセスにおけるスプリングバックと応力分布を厳密に制御することで、プラグアンド使用および長期の使用条件において安定した接触圧力と信頼性の高い性能を保証します。

適用範囲

真鍮の導電性接点スプリングは、優れた導電性、加工性、コスト効率により、信頼性の高い電気接続と弾性接触を必要とする多くの分野で広く使用されています。これらは、携帯電話、ラップトップ、タブレット、スマートウォッチなどの家庭用電化製品で、バッテリー接点、信号接続、接地コンポーネントとして一般的に使用されています。コネクタ、スイッチ、リレー、ソケットにおいて、安定した接触圧と低抵抗の導通を実現します。また、振動や温度変化の環境に適応するため、車両コントローラー、センサー、照明システムなどの自動車エレクトロニクスにも使用されています。さらに、通信機器、スマートホーム、医療機器、産業機器などに幅広く応用され、安定した回路接続や信号伝送を確保するために欠かせない精密弾性部品となっています。
