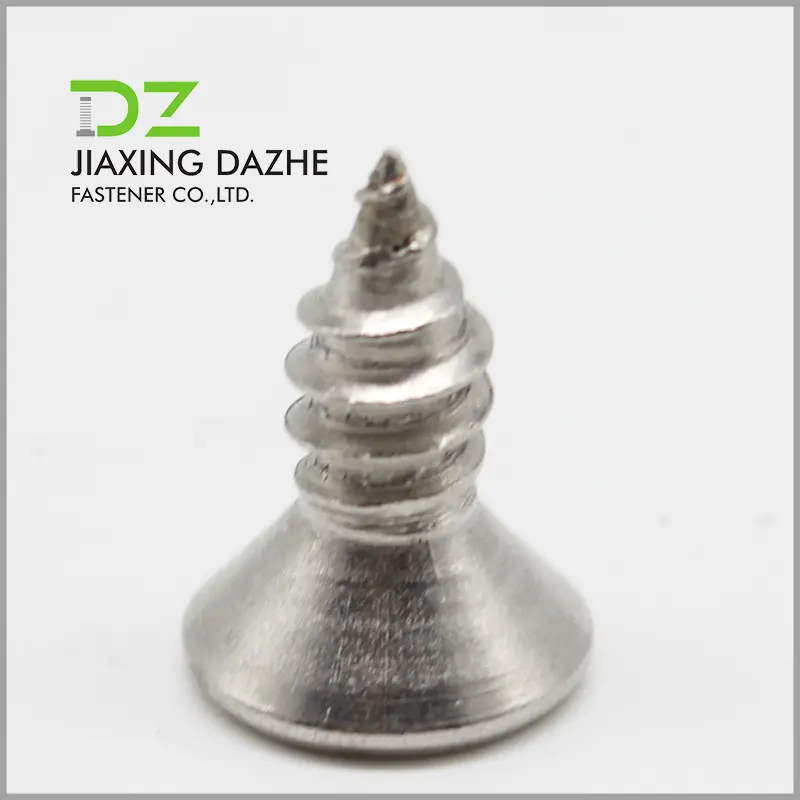

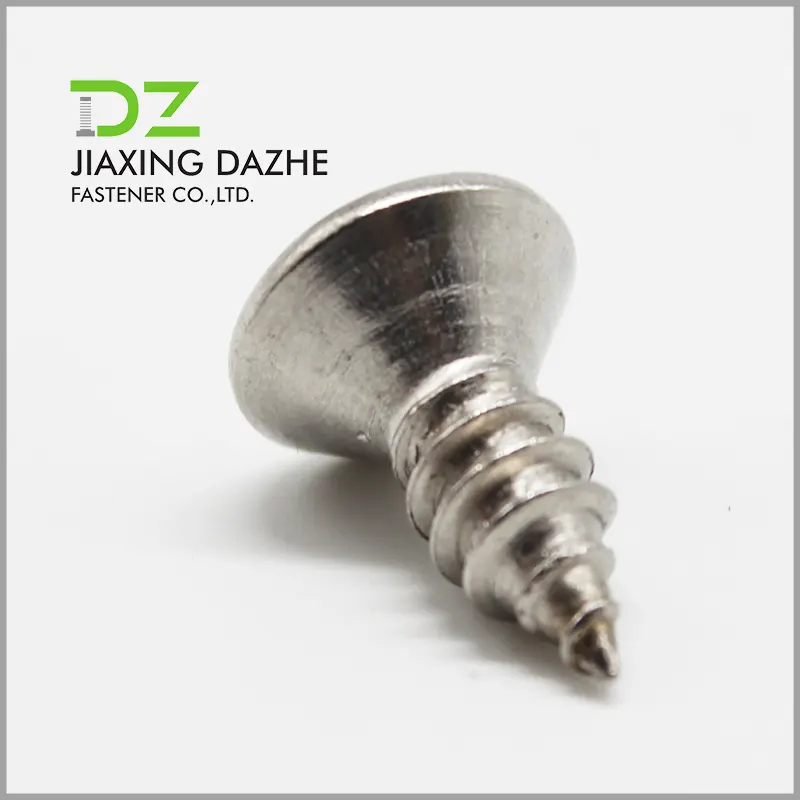

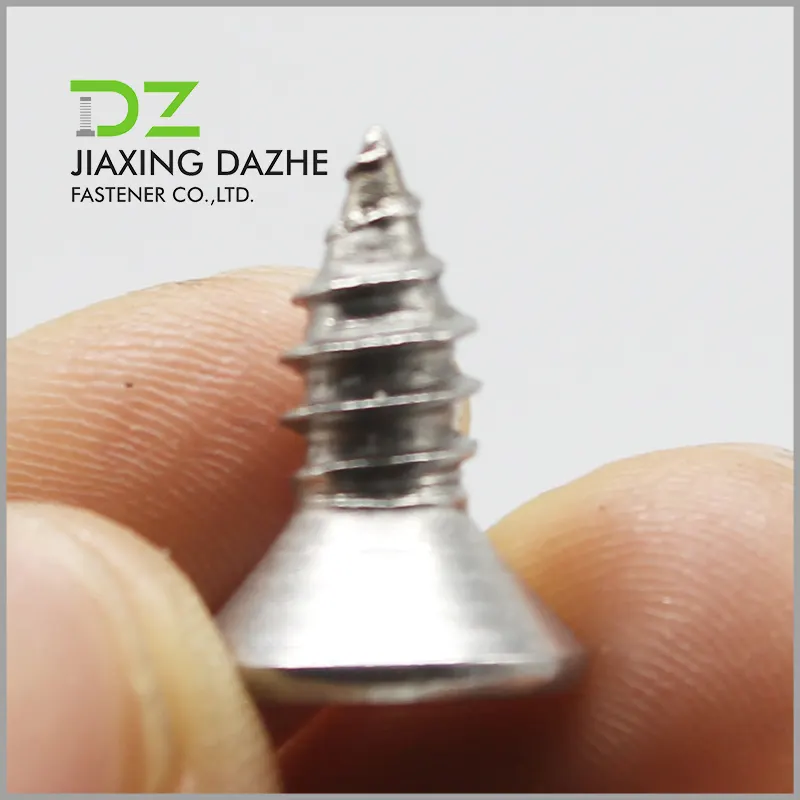

皿トルクスセルフタッピンねじ

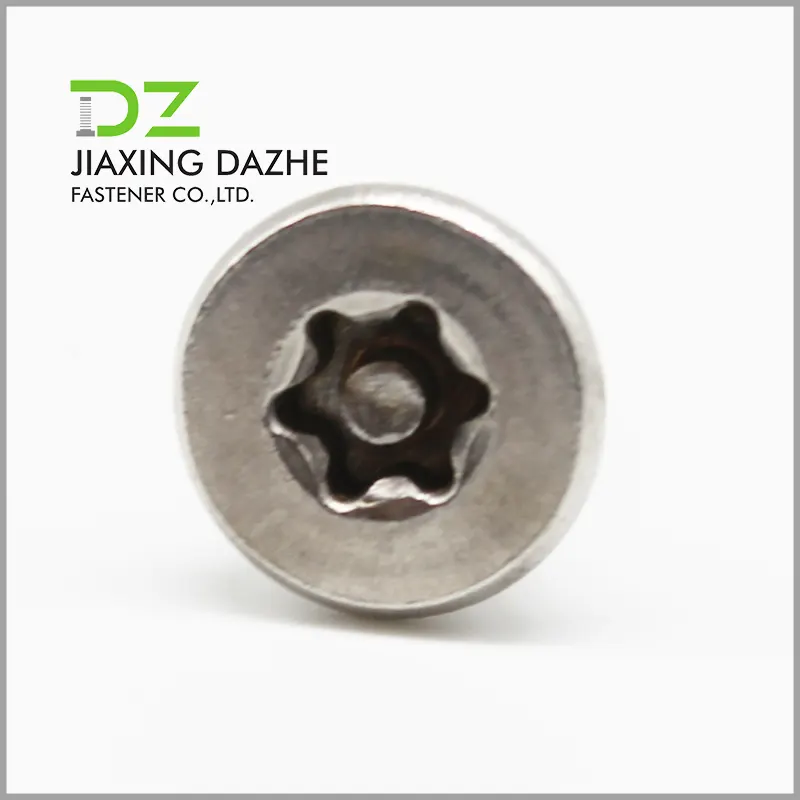

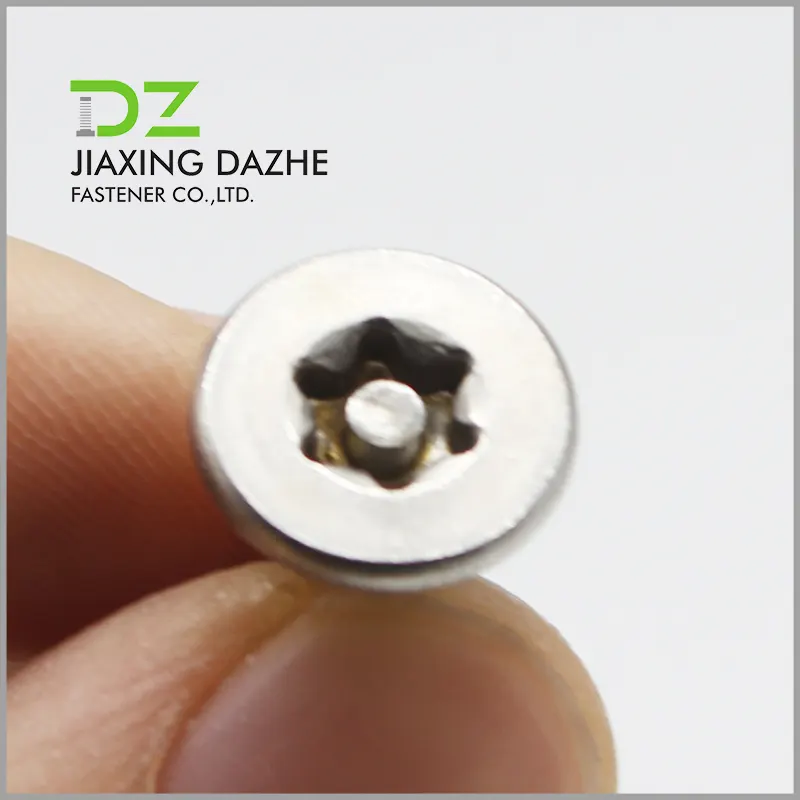

皿トルクスセルフタッピンねじの打ち込み凹部は、標準的なトルクス星型溝構造を採用しています。溝は冷間鍛造時に一体的に形成され、均一な肉厚、滑らかな内面、正確な角度寸法を備えています。中央の位置決めボスは工具の滑りを防止するように設計されており、溝の深さはドライバーのビットとネジとの十分な噛み合い長さを確保するために合理的に制御されており、ヘッドの強度を弱める可能性のある過度の深さを回避します。溝とネジ頭の間の移行部は滑らかに研磨され、鋭いバリや応力集中点が排除されます。

品質管理のポイント

1.寸法検査：関連する工業規格に準拠しているかどうか、トルクス凹部の溝深さ、溝幅、夾角、同心度を厳密に検査します。

2.表面品質: ドライブの凹部内にバリ、亀裂、変形、損傷があってはなりません。表面仕上げは要件を満たす必要があります。

3.硬度テスト：組み立て中の溝の磨耗、崩壊、滑りを防ぐために、ネジの頭とドライブの凹部の硬度が指定された基準に達していることを確認します。

4.組立性能試験：トルク試験を繰り返し実施し、凹部と工具との嵌合安定性を確認し、滑り止め性能、耐摩耗性能を評価します。

5.外観検査：皿穴および駆動凹部の遷移領域に歪みや酸化変色などの欠陥がないこと。

皿トルクスセルフタッピンねじの適合工具

特殊なトルクス ドライバー ビットとトルクス ハンド ドライバーが主な適合ツールです。トルクスの仕様に応じて、対応する標準スタービットを選択してください。工業用のバッチ組み立てには、トルクスビットを備えた電動ドライバー、エアドライバー、インパクトドライバーが広く使用されています。また、狭い場所での取り付けにはトルクスソケットレンチを採用しています。完全なかみ合いとトルクの安定した伝達を保証するには、すべてのツールがネジのトルクス モデルと一致している必要があります。

トルクスリセスの利点

1.優れた滑り止め性能：マルチアングルスター構造により接触面積が大きくなり、締め付け時や緩め時における工具の抜け落ちを効果的に防止します。

2.高いトルク支持能力：各歯に均一な力が分布するため、局所的な応力集中が回避され、溝を損傷することなく高いトルクに耐えることができます。

3.優れた耐摩耗性：合理的な歯形設計により、工具とネジの凹部の間の摩擦と摩耗が軽減され、ネジと工具の両方の寿命が延びます。

4.安定した組み立て：センタリング設計により、ツールの正確な位置決めが保証され、組み立て効率が向上し、高速自動生産ラインに適しています。

5.高い汎用性と盗難防止性：特殊トルクス仕様により、盗難防止設計が必要な製品に対して一定の分解防止効果を発揮します。

弊社皿トルクスセルフタッピンねじの適用範囲

皿トルクスセルフタッピングねじは、エレクトロニクス、電化製品、家具の製造、自動車の内装部品、通信機器、建築装飾、金属シートの組み立てに広く使用されています。これらは、きれいな表面、しっかりした固定、高い組み立て効率、および緩み防止性能を必要とする接続シナリオに最適です。特に薄い金属板、プラスチック部品、木製品、複合材料に適しており、民生用、工業用製品の精密組立に好まれています。
