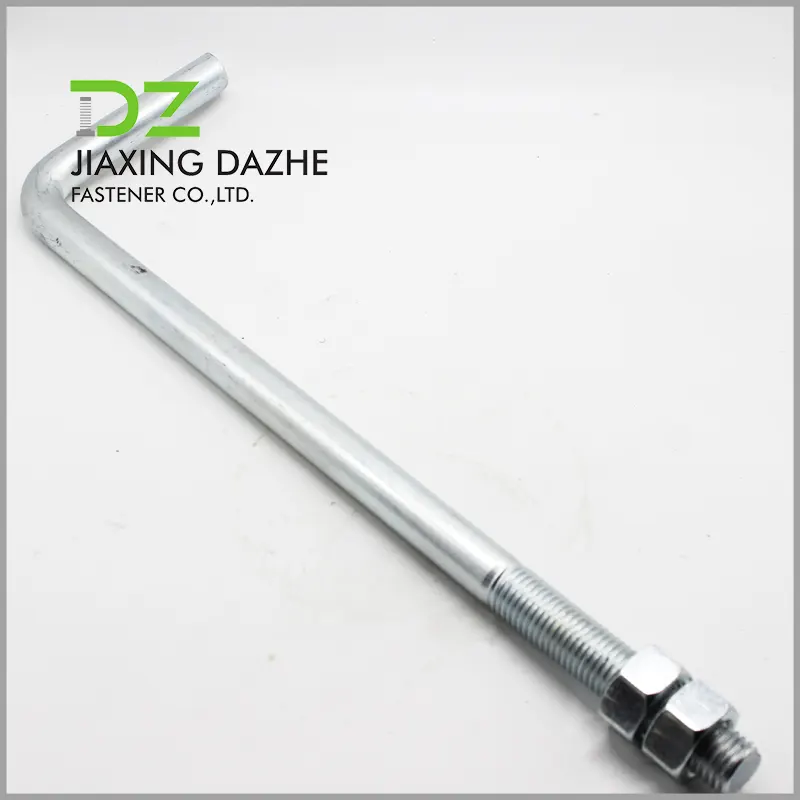

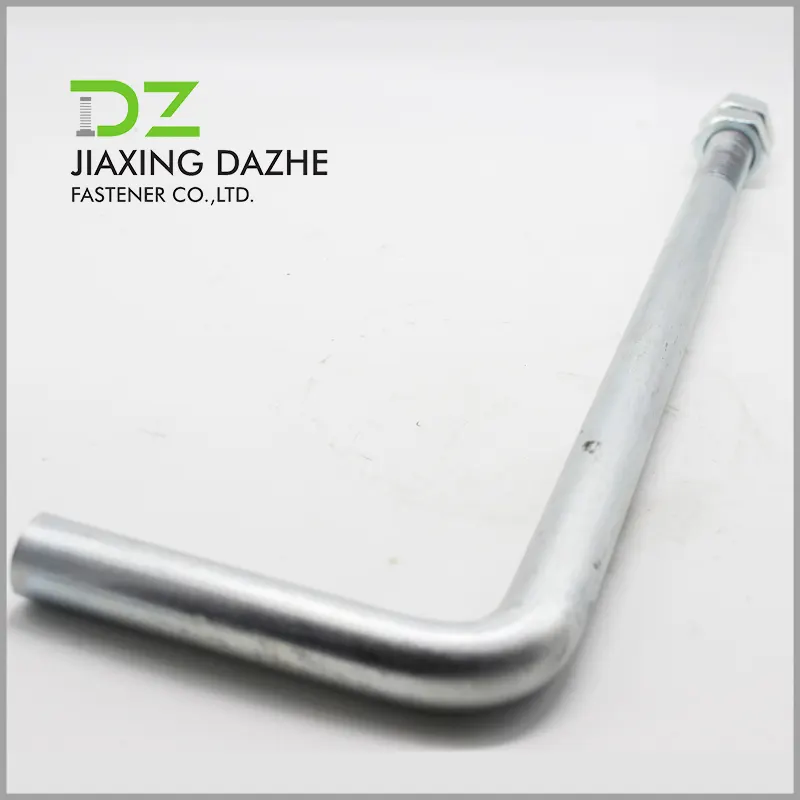

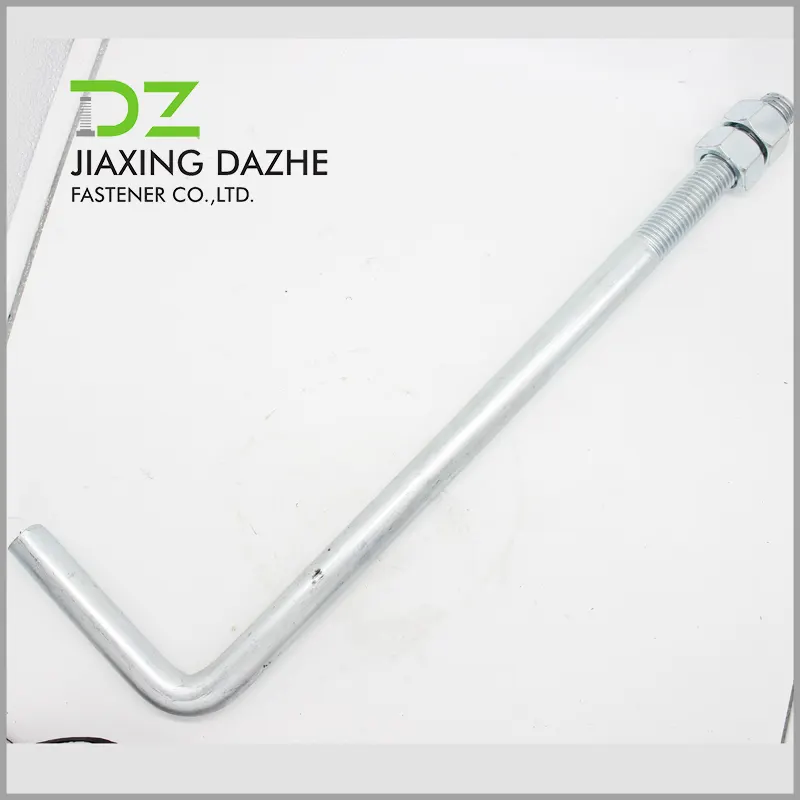

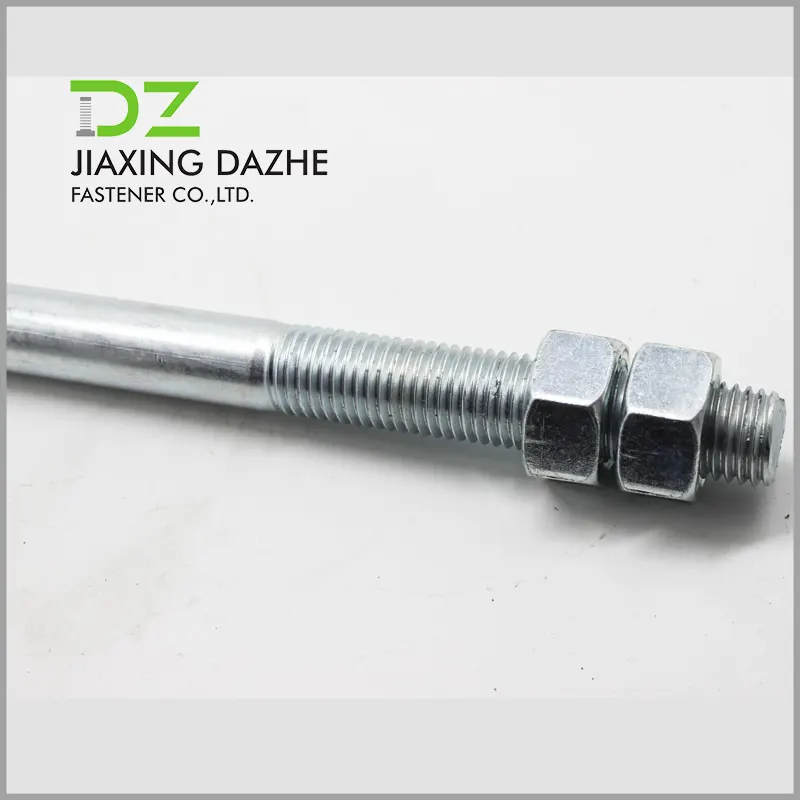

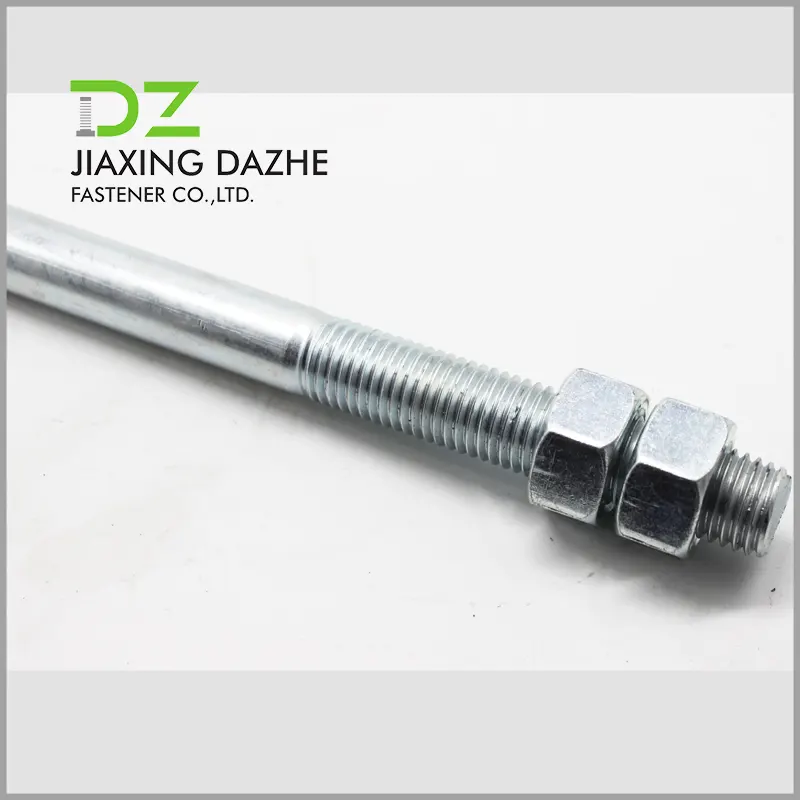

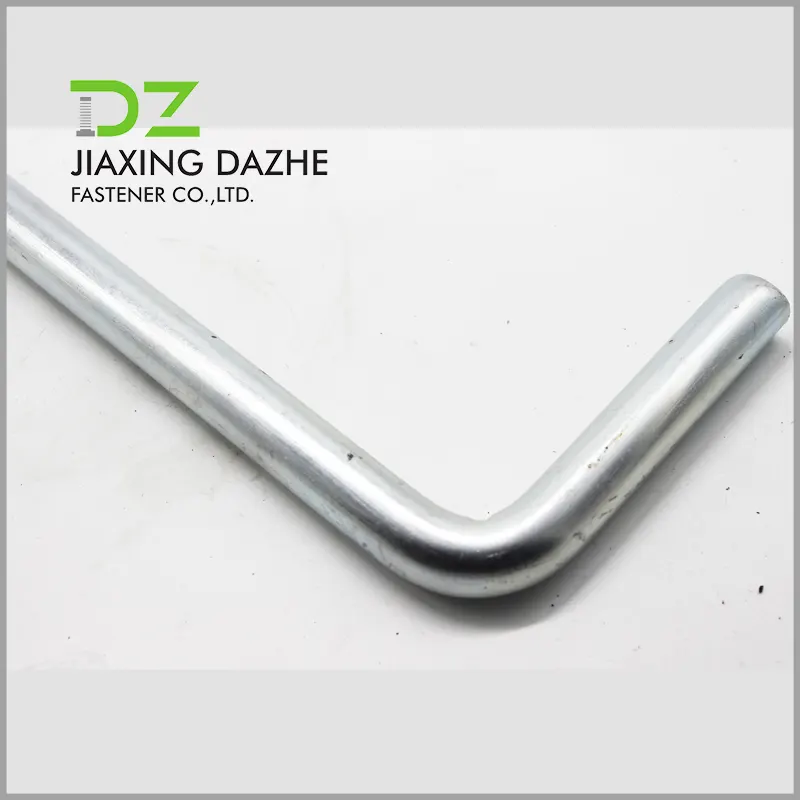

L型ボルト

L型ボルトはアングルボルトとも呼ばれます。ストレートシャンクとベント部を一体化したL型形状が特徴です。ほとんどの L 型ボルトは 90 度に曲げられていますが、ご要望に応じて他の角度も利用可能です。シャンクは全ねじ、部分ねじ、または平ねじにすることができます。 L 型ボルトは、曲がったデザインにより、追加部品なしでストップ、フック、またはサポートとして機能します。強化された L 型ボルトの中には、より重い荷重に耐えられるように、頭部が厚く、本体が幅広になっているものもあります。

L型ボルトの製造にはいくつか難しい点があります。 L型ボルトは曲げ加工時に曲げ部分が割れたり剥がれたり跳ね返ったりすることがあり、正確な角度を保つのが難しいです。シャンクは曲げるとねじれやすく、垂直度や平行度に影響を与えます。変形があるとねじミスの原因となります。大型で厚みのあるL型ボルトの場合、曲げ加工には重機や高精度の機械や金型が必要となり、製作難易度が非常に高くなります。

L型ボルトを製作する際にはチェックすべきポイントがたくさんあります。まず、1 つのバッチ内のすべての L 型ボルトの曲げ角度を一定に保ちます。次に、曲げ部分を注意深く検査し、亀裂やバリを取り除きます。第三に、シャンクにねじれがなく、垂直度が規格を満たしていることを確認してください。 4 番目に、ゴー/ノーゴーゲージを使用してスレッドを厳密にテストします。第五に、全体の寸法を均一に制御します。また、L型ボルトの質量不良を防ぐため、定期的に曲げ金型の点検・メンテナンスを行ってください。

L型ボルトは、部品の位置決め、引っ掛け、横締め、止めなどに幅広く使用されています。機械フレーム、キャビネット、金物、保管ラック、農機具、足場、パイプサポートなどのL型ボルトをご覧いただけます。標準のストレートボルトが取り付けられない狭いスペースにも最適です。 L型ボルトは仮吊りやズレ防止の固定にも最適です。カスタム L 型ボルトは、ストップまたはクリップとしても機能します。

L型ボルトは荷重条件に応じて熱処理を使い分けております。軽荷重静用L形ボルトは、良好な靱性を保つために焼ならし処理を施しています。微振動の中荷重用L型ボルトに焼入れ・焼戻しを施し強度8.8級または10.9級を実現。強力L型ボルトは全面熱処理を施し、曲げ部の耐疲労性を向上させています。 L型ボルトの折損を防ぐため、ロットごとに硬さの検査を行っております。

L型ボルトの表面処理は主に防錆・防食を目的としています。屋内で乾式で使用する場合、L 型ボルトは電気亜鉛めっき (青白またはカラー亜鉛) が最も一般的に選択されます。屋外や水気の多い場所では溶融亜鉛メッキまたはダクロメットコーティングを施し長寿命を実現します。腐食性の厳しい場所では、リン酸塩処理、四三酸化鉄と防錆油を使用します。必要に応じて潤滑剤コーティングを追加できます。 L型ボルトの剥がれや錆びを防ぐための塗膜の厚みや密着性を確認します。
