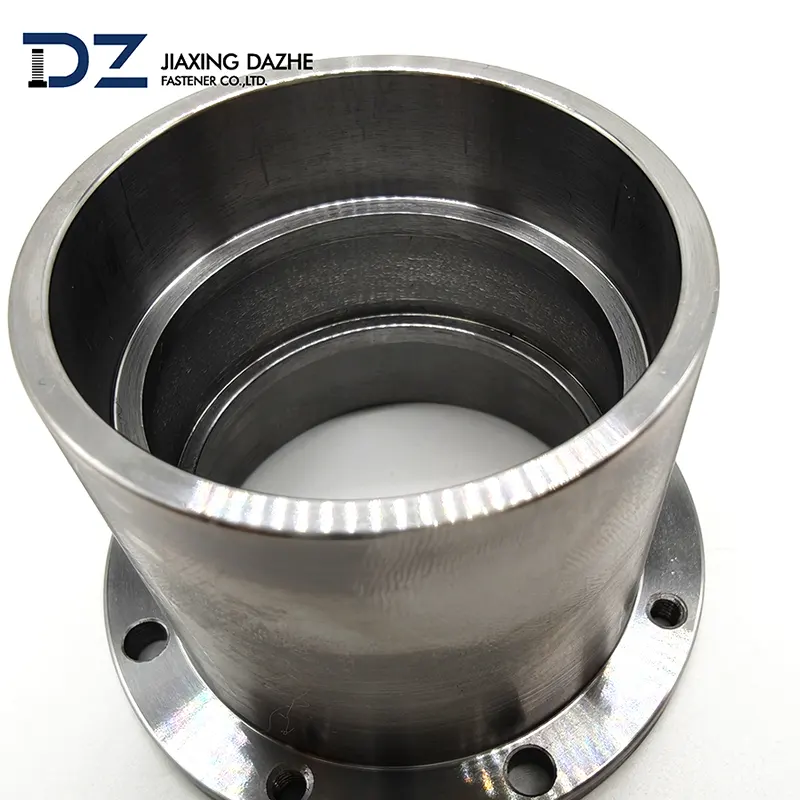

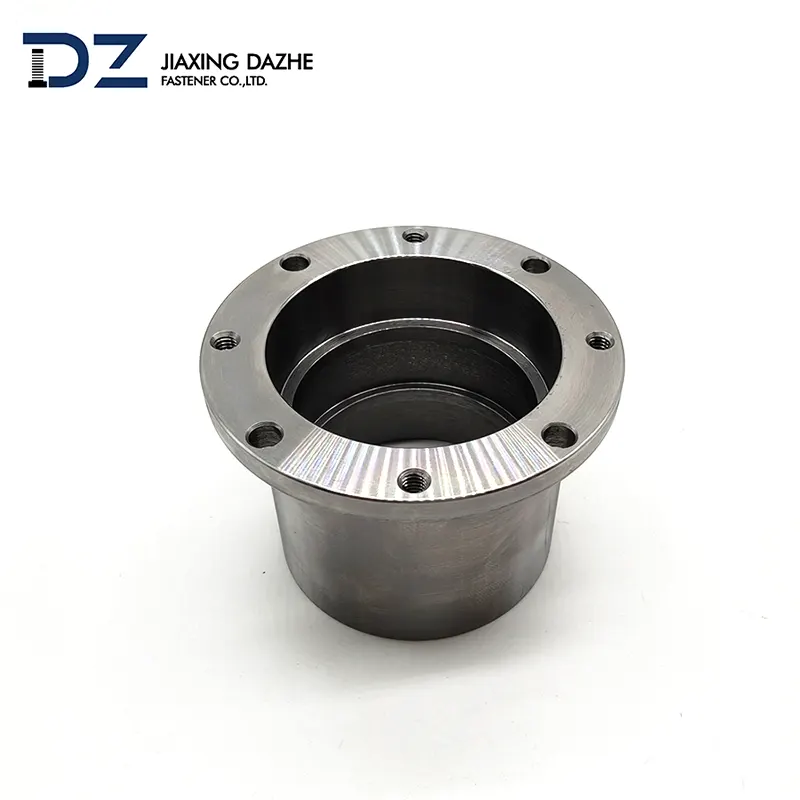

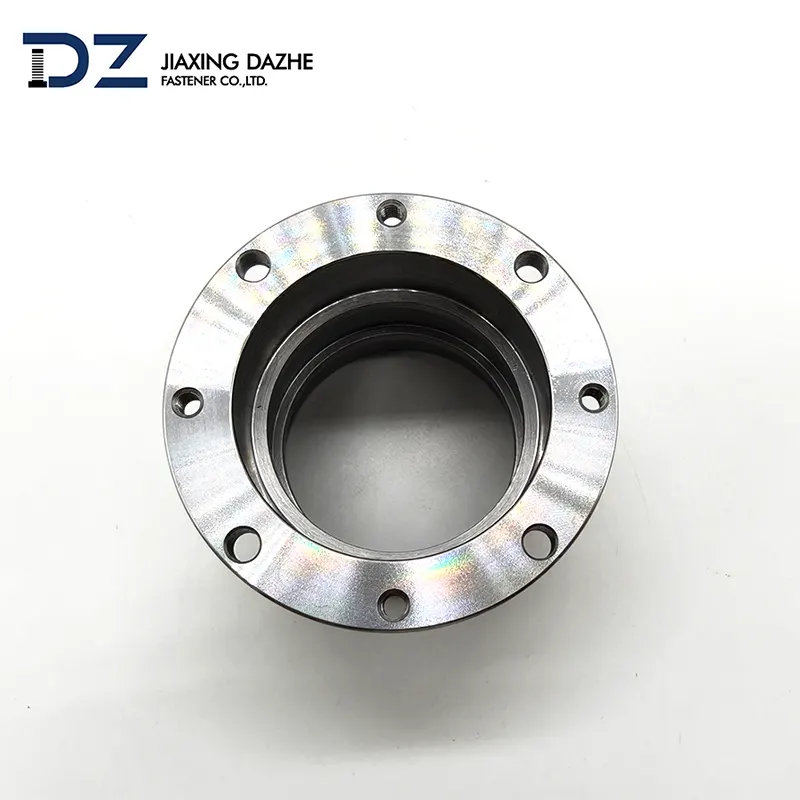

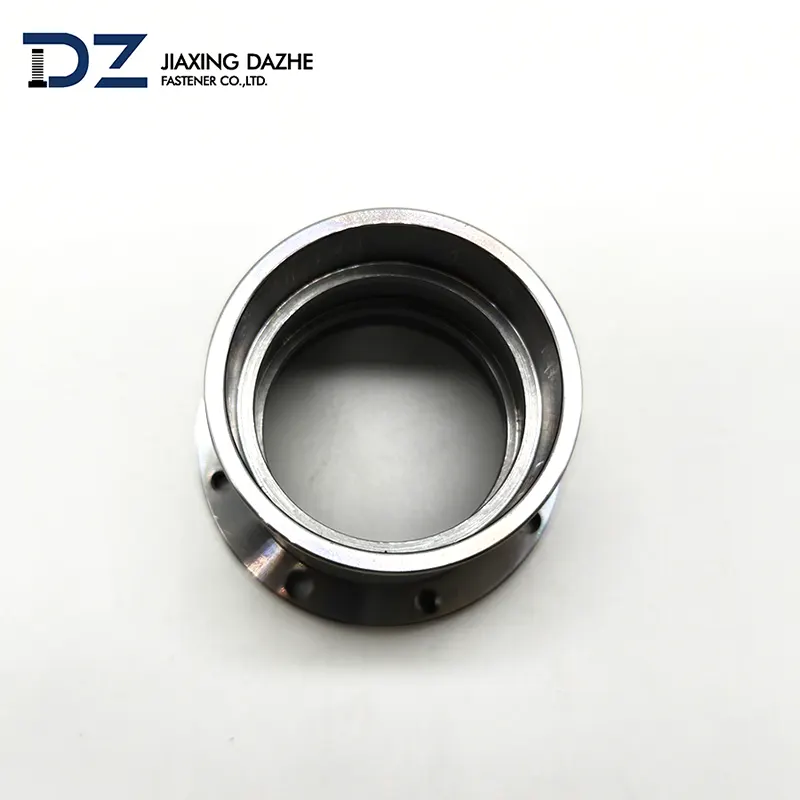

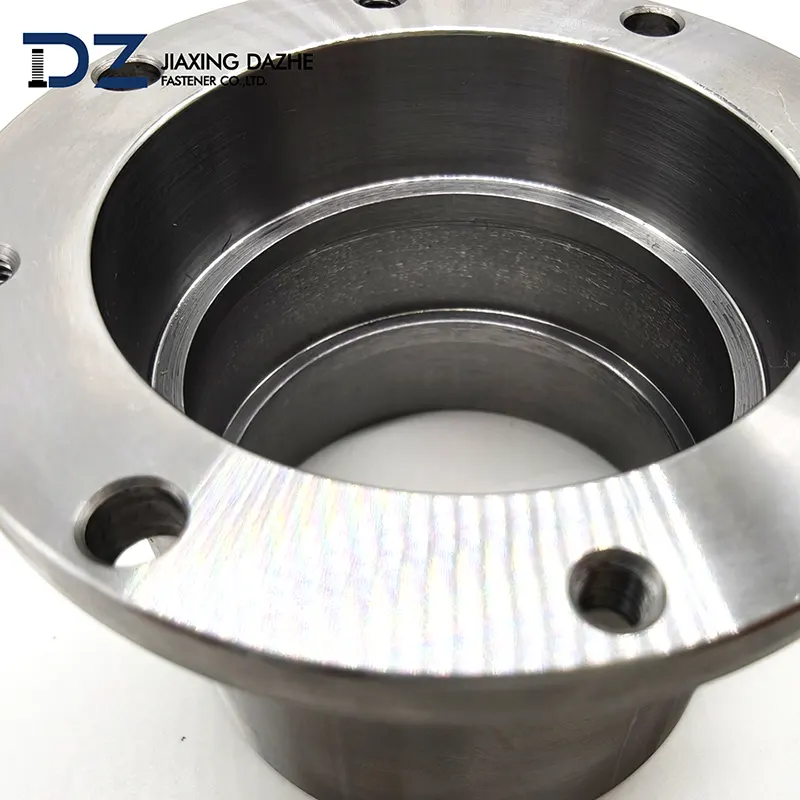

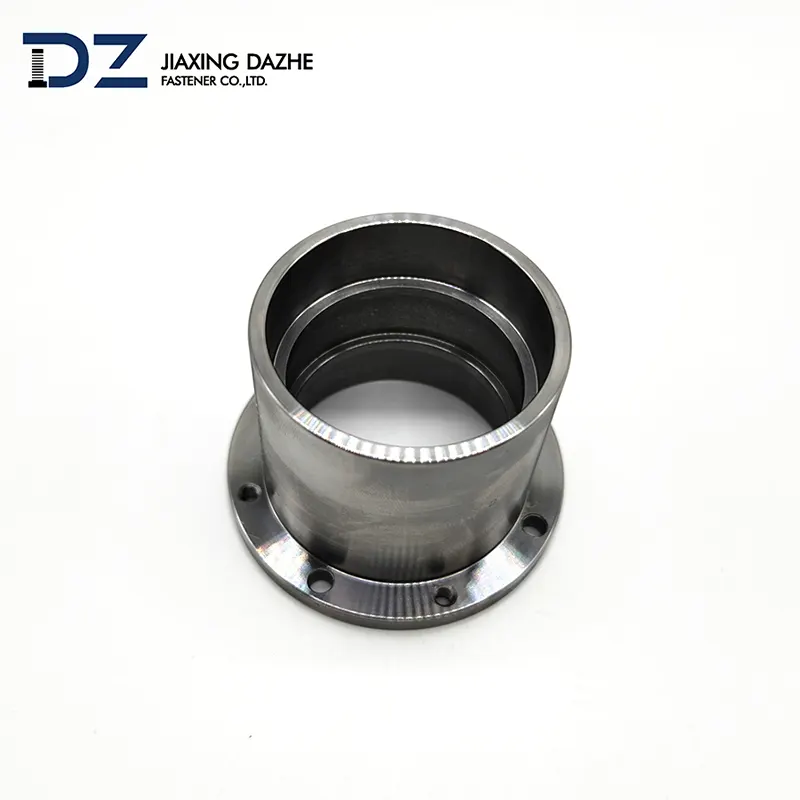

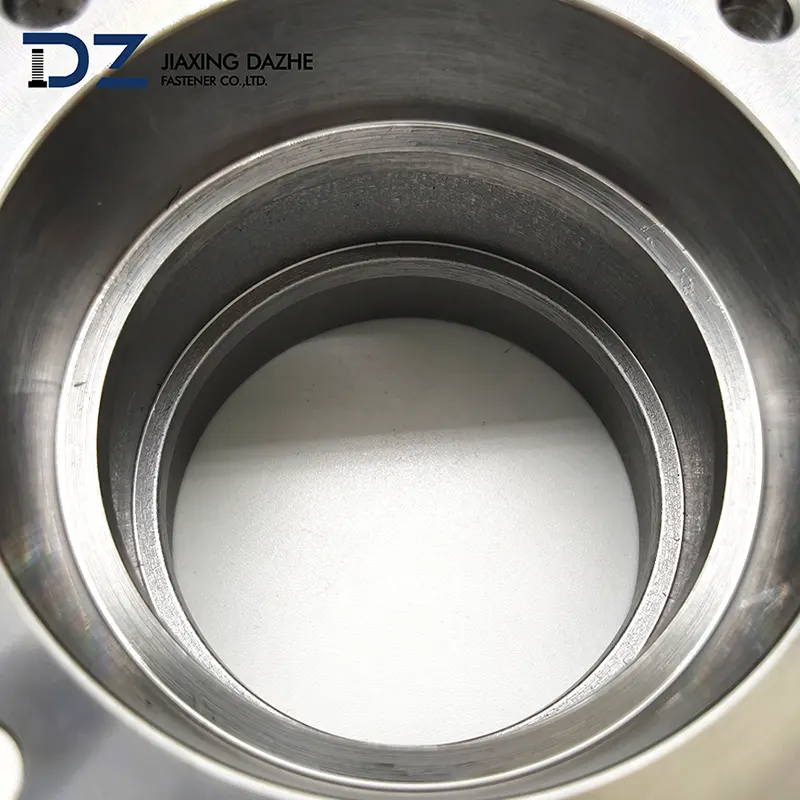

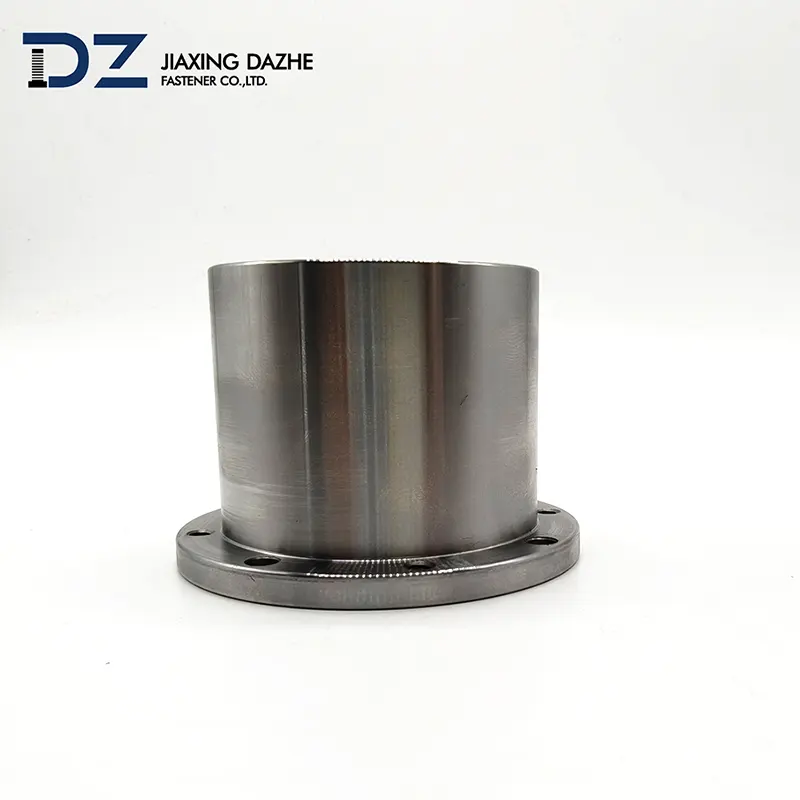

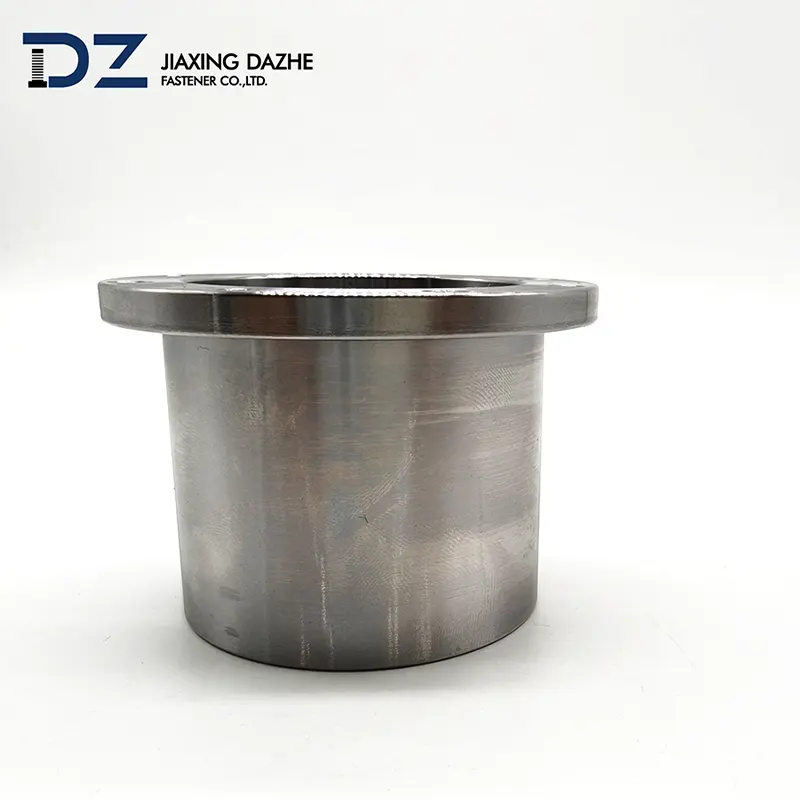

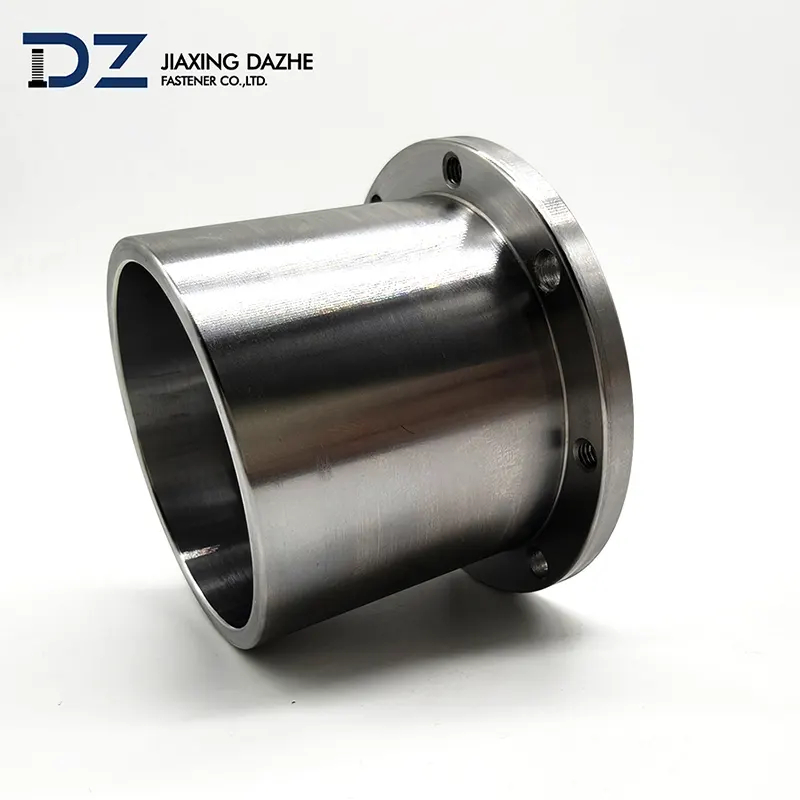

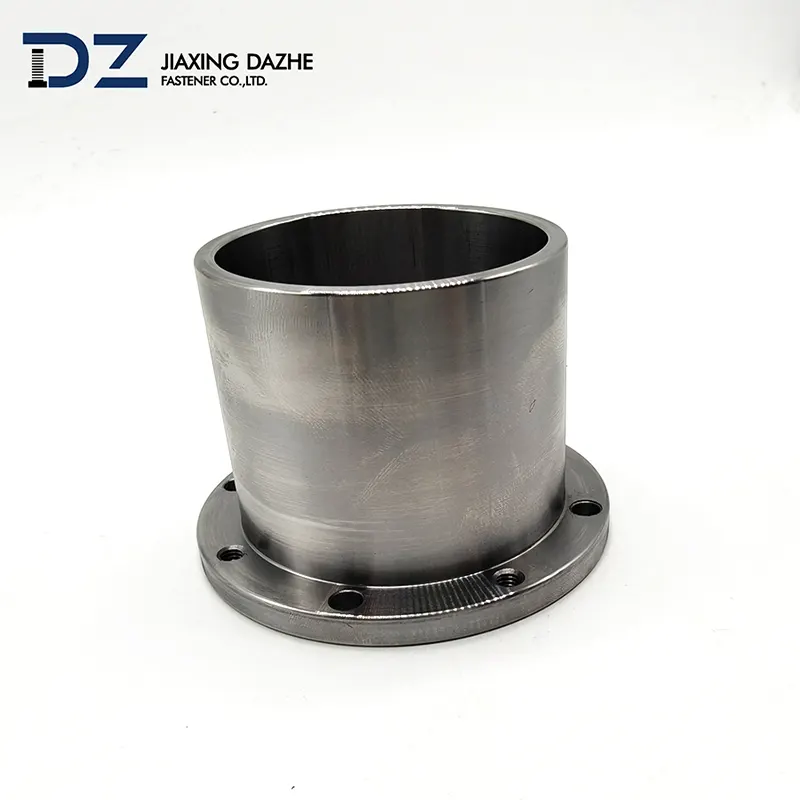

化学工業シール用の CNC 機械加工部品

1. ケミカルシール上のCNC機械加工部品の共通材料

ケミカルシール用の CNC 機械加工部品は、高温、高圧、腐食性媒体の作業条件で広く使用されており、その材料は厳しい耐食性、高温耐性、耐摩耗性、機械的安定性の要件を満たしている必要があります。代表的な金属材料には、ステンレス鋼 304、316L、2205 二相ステンレス鋼、およびハステロイ C276 が含まれます。これらは、優れた耐孔食性、耐隙間腐食性、および酸、アルカリ、塩、および有機溶媒環境における長期安定性のために選択されます。非金属およびエンジニアリング材料には、主に PTFE、PEEK、グラファイト、および炭素繊維強化複合材料が含まれます。

PTFE は、低い摩擦係数、優れた化学的不活性性、幅広い温度適応性を特徴としており、静的および動的シール部品に適した材料となっています。 PEEKは高強度、高剛性、耐疲労性、耐高温性を備えており、高荷重・高速シール構造に適しています。 CNC 機械加工されたシーリング部品の全体的な性能と耐用年数を確保するには、各材料がシーリング システムの媒体、温度、圧力、動作形式に適合している必要があります。

2. ケミカルシール部品のCNC加工の技術要件

ケミカルシール部品の CNC 加工には、寸法精度、表面品質、幾何公差、シールの信頼性を中心とした厳しい技術要件があります。主要な寸法公差は通常、IT6 ～ IT7 精度レベル内で管理されており、効果的な嵌合を確保し、漏れのリスクを軽減するために、一致する表面粗さは Ra0.8 ～ Ra0.4μm に達する必要があります。組み立てのずれや不均一な応力を避けるために、円筒度、真円度、直角度、平面度などの幾何公差が厳しく制限されています。

すべての CNC 機械加工表面にはバリ、亀裂、ツールマーク、細孔があってはならず、衛生基準と耐腐食基準を満たすためにバリ取り、洗浄、不動態化または表面処理が必要です。合わせ面をシールするには、設計および作業条件への適合性を確認するために、寸法検査、硬度検査、圧力検査などの非破壊検査が必要です。技術要件には、極端な作業条件下でも安定した性能を確保するための、材料の一貫性、加工のトレーサビリティ、アセンブリの互換性も含まれます。

3. ケミカルシール部品のCNC加工における加工の難しさ

ケミカルシール部品の CNC 加工は、特殊な材料、高精度、複雑な構造のため、多くの困難に直面しています。まず、ハステロイ、PEEK、PTFE などの加工が難しい材料は、高硬度、高靱性、または低熱伝導率を備えており、深刻な工具摩耗、切りくず付着、加工変形を引き起こすため、特別な工具、冷却システム、最適化された切削パラメータが必要です。第 2 に、薄肉の構造、小さな溝、狭いシール面は CNC 加工中にびびり、変形、寸法のドリフトを起こしやすいため、工具経路の計画、クランプ方法、加工の安定性に高い要求が課せられます。

さらに、高精度の表面と公差の要件により、一度の成形を実現することが困難になり、多くの場合、中仕上げ、仕上げ、さらには研削プロセスが必要となり、加工の難易度が高まり、コストが増加します。複雑な 3D 曲面や特殊な形状のシール構造には、高性能 CNC 機器と専門的なプログラミング能力が必要であり、わずかなずれがシールの破損につながる可能性があります。したがって、ケミカルシール部品の CNC 加工は、材料特性、精度管理、プロセス技術の総合的な課題となります。
